您是想了解氮氣檢測儀的安裝指南教程對吧?以下深國安分享詳細氮氣檢測儀安裝指南教程，涵蓋安裝前準備、主體安裝、傳感器安裝、電源連接、信號連接、開機自檢與調試、安裝后檢查等關鍵步驟。

氮氣檢測儀安裝指南教程：

一、氮氣檢測儀安裝前準備

?確認安裝環境?

氮氣檢測儀應安裝在可能存在氮氣泄漏的區域，如化工生產車間、倉庫等。安裝環境需干燥、通風良好，溫度在-20℃ - +50℃，相對濕度≤95%RH(無冷凝)，避免安裝在高溫、高濕、強腐蝕性氣體或電磁干擾嚴重的場所。

確保安裝位置距離地面0.3 - 0.6米(氮氣密度比空氣略大，會下沉)，且周圍無障礙物遮擋，以便氣體順利擴散到檢測儀。

?準備安裝工具?

螺絲刀、扳手、電鉆(帶合適鉆頭)、水平儀、萬用表等。

?檢查設備及配件?

打開檢測儀包裝，檢查檢測儀主體、傳感器、電源線、信號線、安裝支架、螺絲等配件是否齊全，有無損壞。

核對檢測儀型號、規格是否與訂購一致，查看產品合格證、使用說明書等資料是否完整。

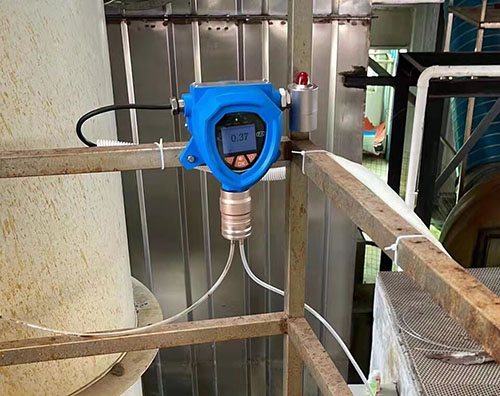

二、氮氣檢測儀主體安裝

?確定安裝位置?

根據現場實際情況和安全要求，選擇合適的安裝位置。優先選擇靠近氮氣泄漏源且便于維護和觀察的地方。

使用水平儀確保安裝面水平，以保證檢測儀安裝穩定。

?安裝支架?

如果氮氣檢測儀配有安裝支架，使用電鉆在確定好的安裝位置上鉆孔，孔徑和深度需符合支架安裝要求。

將膨脹螺絲插入孔中，用扳手擰緊，然后將安裝支架固定在膨脹螺絲上，確保支架安裝牢固。

?固定檢測儀主體?

將檢測儀主體放置在安裝支架上，用螺絲刀將檢測儀與支架固定好，注意不要過緊或過松，以免損壞檢測儀或影響其穩定性。

三、氮氣檢測儀傳感器安裝

?識別傳感器接口?

打開檢測儀主體的傳感器安裝蓋，識別傳感器接口類型和位置。不同型號的檢測儀傳感器接口可能有所不同，需仔細查看使用說明書。

?安裝傳感器?

將傳感器小心插入對應的接口，確保傳感器與接口連接緊密，無松動。有些傳感器可能需要旋轉一定角度才能鎖定，按照說明書要求操作。

安裝好傳感器后，蓋上傳感器安裝蓋，并用螺絲固定好。

四、氮氣檢測儀電源連接

?選擇電源?

氮氣檢測儀一般采用直流24V電源供電。確保所選電源的電壓、電流符合檢測儀的要求，電源質量穩定可靠。

?連接電源線?

將電源線的一端連接到檢測儀的電源接口上，注意正負極性不要接反。另一端連接到電源輸出端。

使用萬用表檢查電源連接是否正確，確保無短路或斷路現象。

五、氮氣檢測儀信號連接

?確定信號傳輸方式?

氮氣檢測儀常見的信號傳輸方式有4 - 20mA電流信號、RS485數字信號等。根據現場控制系統要求選擇合適的信號傳輸方式。

?連接信號線?

如果采用4 - 20mA電流信號傳輸，將信號線的正極連接到檢測儀的信號輸出正端，負極連接到信號輸出負端。另一端連接到控制系統的信號輸入端。

如果采用RS485數字信號傳輸，需按照RS485接口的接線規范連接信號線，通常包括A線、B線和地線。確保信號線連接正確，屏蔽層可靠接地，以減少電磁干擾。

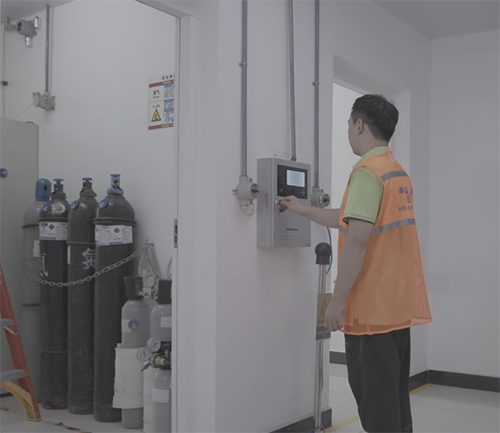

六、氮氣檢測儀開機自檢與調試

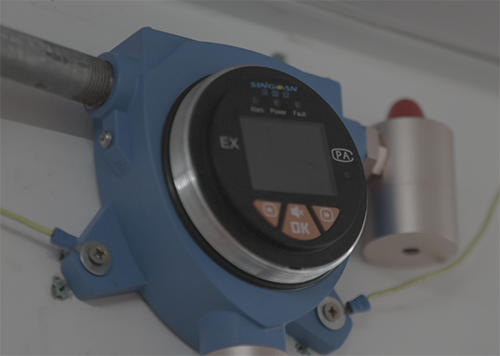

?開機?

接通電源后，檢測儀開始自檢，指示燈會閃爍顯示自檢狀態。自檢過程一般持續幾秒鐘到幾十秒鐘不等，期間檢測儀會對傳感器、電路等部件進行檢測。

?查看自檢結果?

自檢完成后，觀察檢測儀的指示燈和顯示屏。如果指示燈顯示正常，顯示屏顯示初始界面或零點數值，說明自檢通過。如果指示燈閃爍異常或顯示屏顯示錯誤信息，需根據說明書進行排查和處理。

?零點校準?

在清潔空氣中(確保空氣中無氮氣或其他干擾氣體)，按照檢測儀的操作說明進行零點校準。一般通過檢測儀上的按鍵或配套軟件進行操作，校準過程中需保持檢測儀穩定，避免震動和干擾。

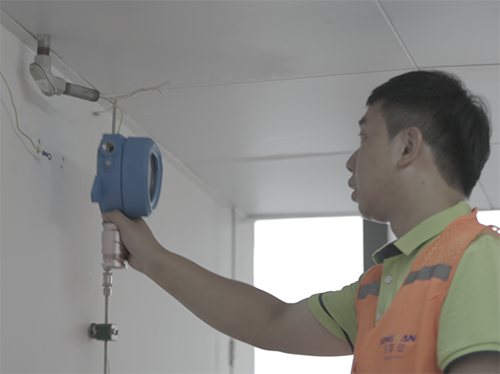

?量程校準?

使用標準濃度的氮氣氣體樣瓶對檢測儀進行量程校準。將氣體樣瓶通過配套的進氣裝置連接到檢測儀的進氣口，緩慢釋放標準氣體，使檢測儀顯示的氣體濃度達到標準值。按照說明書要求進行量程校準操作，確保檢測儀的測量精度。

七、氮氣檢測儀安裝后檢查

?外觀檢查?

檢查檢測儀的安裝是否牢固，各部件連接是否緊密，有無松動或脫落現象。

檢查檢測儀的外觀是否有損壞、劃痕等情況。

?功能檢查?

再次模擬氮氣泄漏情況，觀察檢測儀是否能及時檢測到氣體并發出報警信號(聲光報警)。

檢查檢測儀與控制系統的信號傳輸是否正常，控制系統能否準確接收到檢測儀的測量數據。
