丙醇檢測儀常見的接線區分有4-20mA、RS485兩種方法，這兩種方法主要用于實現檢測儀與監控系統或其他控制設備的通信和數據傳輸。下面深國安詳細解釋這兩種接線方法的特點和應用，同時丙醇檢測儀接線過程需要遵循一定的步驟和注意事項，以確保接線正確且儀器能夠正常工作。

丙醇檢測儀接線操作教程：

一、準備工具和材料

?檢測儀?：確保您擁有丙醇檢測儀的主機和相關配件。

?電源適配器?：根據檢測儀的規格選擇合適的電源適配器，通常為24V。

?工具?：一字螺絲刀、剝線鉗、小刀等。

?線材?：根據檢測儀的接線要求準備相應的電源線、信號線等。

二、接線步驟

?開蓋?：首先，使用小刀或螺絲刀輕輕撬開檢測儀的外殼，暴露出內部的電路板和接線端子。

?識別端子?：在電路板上找到對應的接線端子，通常會有顏色標記或標簽以指示正負極或信號線的接入點。

?剝線?：使用剝線鉗剝?nèi)ル娫淳€或信號線的絕緣層，露出內部的金屬導線。

?接線?：

?電源線?：將電源線的紅色導線接入正極端子(通常為標記為“+”或紅色的端子)，黑色導線接入負極端子(通常為標記為“-”或黑色的端子)。

?信號線?(如有)：如果需要遠程傳輸數據，可以接入4-20mA或RS485等信號線。確保信號線的正負極或信號方向正確。

?固定?：使用螺絲刀擰緊接線端子上的螺絲，確保導線牢固地固定在端子上。

?檢查?：仔細檢查接線是否牢固、正確，避免導線松動或接錯。

?合蓋?：將檢測儀的外殼蓋回原位，確保所有部件都安裝到位。

三、注意事項

?電源電壓?：確保電源適配器的輸出電壓與檢測儀的規格要求相匹配。

?接線順序?：嚴格按照接線圖或說明書中的步驟進行接線，避免接錯導致儀器損壞。

?絕緣處理?：剝線后裸露的金屬導線部分應盡可能短，并使用絕緣膠帶或熱縮管進行絕緣處理，以防止短路或觸電。

?接地?：確保檢測儀的接地線正確連接，以提高儀器的抗干擾能力和安全性。

?調試與校準?：接線完成后，應對檢測儀進行調試和校準，確保其能夠準確測量丙醇?xì)怏w的濃度。

四、常見故障排除

?無顯示?：檢查電源線是否接好，電源適配器是否正常工作。

?測量不準確?：檢查傳感器是否老化或損壞，是否需要校準。

?報警無效?：檢查報警電路是否連接正確，報警閾值是否設置合理。

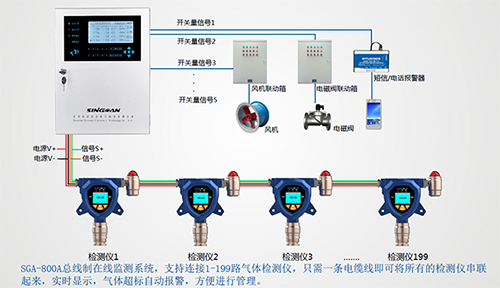

五、丙醇檢測儀接線4-20mA，還是RS485哪種好？

1.4-20mA接線方法

?特點?：

?模擬信號傳輸?：4-20mA是一種模擬電流信號，廣泛應用于工業過程控制中。

?遠距離傳輸?：由于電流信號不易受干擾，因此適合長距離傳輸。

?標準化?：4-20mA信號已成為工業標準，易于與各種監控系統和PLC(可編程邏輯控制器)集成。

?應用?：

當需要將丙醇檢測儀的測量結果實時傳輸?shù)竭h(yuǎn)程監控系統時，4-20mA信號是一個很好的選擇。

適用于對數據傳輸精度和穩定性要求較高的場合。

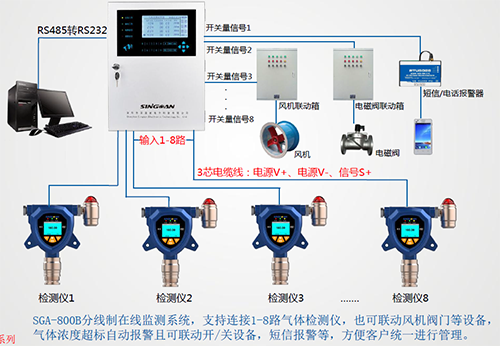

2.RS485接線方法

?特點?：

?數字信號傳輸?：RS485是一種差分信號傳輸標準，支持多點通信。

?抗干擾能力強?：由于采用差分信號傳輸，因此具有較強的抗干擾能力。

?傳輸距離遠?：在良好的傳輸介質下，RS485信號可以傳輸較遠的距離。

?多設備連接?：一條RS485總線上可以連接多個設備，實現多點通信。

?應用?：

當需要將丙醇檢測儀與多個監控設備或控制系統連接時，RS485是一個很好的選擇。

適用于需要構建復雜監控網絡的場合。

通過以上步驟和注意事項，您可以正確地完成丙醇檢測儀的接線工作，并確保儀器能夠正常工作。如果在接線過程中遇到任何問題或疑問，請及時聯系廠家或?qū)I(yè)維修人員進行咨詢和處理。
